L'un des aspects les plus mal compris de l'utilisation d'un chariot télescopique est le tableau des charges. De nombreux acheteurs voient la « capacité de levage maximale » annoncée pour un chariot télescopique — par exemple, 3 500 kg ou 5 000 kg — et supposent que ce poids peut être soulevé n'importe où dans la zone de travail de la machine. En réalité, la capacité de levage réelle d’un chariot télescopique varie constamment en fonction de l’angle de la flèche, de la hauteur de levage et de la portée vers l’avant, et le tableau de charge est la seule référence fiable pour déterminer le poids pouvant être soulevé en toute sécurité à une position donnée.
En tant que fabricant des chariots télescopiques de la série HT, HAMAC fournit des tableaux de charge avec chaque machine et aide régulièrement ses clients et les opérateurs à comprendre comment les interpréter correctement. Ce guide explique le tableau de charge étape par étape afin que les acheteurs et les opérateurs puissent planifier leurs opérations de levage en toute sécurité et choisir la machine adaptée à leurs tâches.

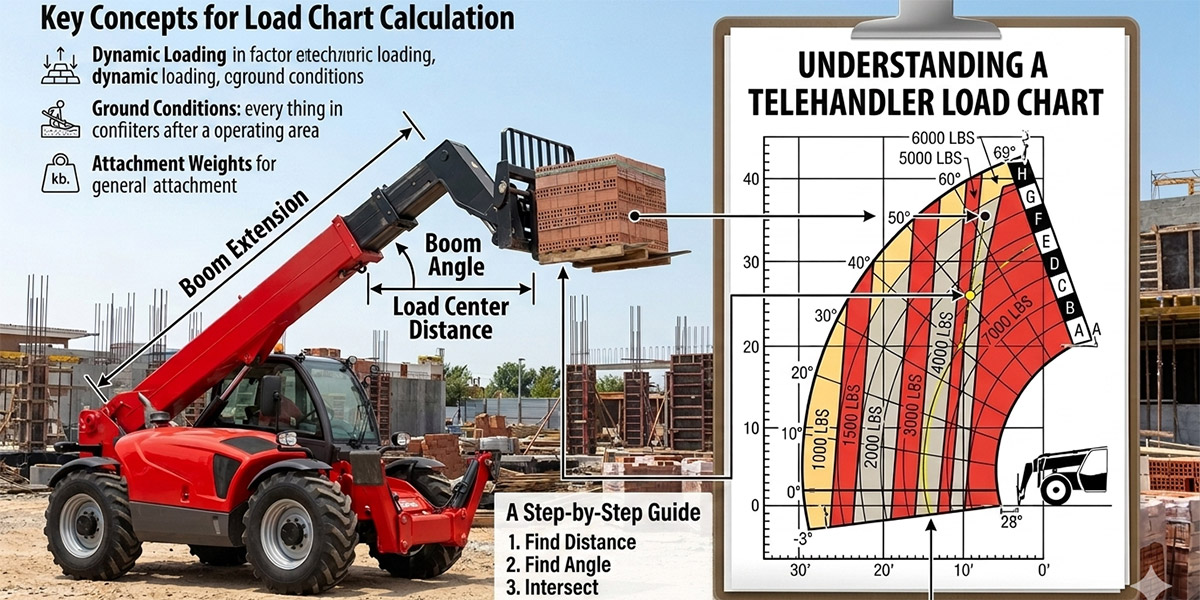

Un tableau de charge, parfois appelé tableau de capacité de levage, est un diagramme sous forme de grille qui indique la charge maximale en toute sécurité qu’un chariot télescopique peut soulever pour chaque combinaison de hauteur de levage et de portée vers l’avant. Elle est spécifique à un modèle de machine donné et souvent à un accessoire particulier (fourches, godet, flèche), car la capacité nominale varie en fonction de ce qui est monté sur le chariot.
| Élément du diagramme | Emplacement sur le diagramme | Ce qu’il représente |
|---|---|---|
| Hauteur de levage | Axe vertical (côté gauche) | Distance verticale entre le sol et le point de placement de la charge |
| Portée vers l'avant | Axe horizontal (en bas) | Distance horizontale entre l’avant de la machine et la charge |
| Capacité de charge | Chiffres indiqués dans le tableau / lignes d’angle de flèche | Poids maximal admissible à l’intersection d’une hauteur et d’une portée données |
La stabilité d’un chariot télescopique dépend de la relation entre la charge, l’extension de la flèche et le contrepoids de la machine. À mesure que la flèche s’étend davantage vers l’avant ou est relevée à un angle plus raide, le poids de la charge génère un moment de basculement plus important autour de l’essieu avant. C’est pourquoi la capacité nominale à la portée maximale vers l’avant est toujours nettement inférieure à la capacité nominale à proximité de la machine — souvent seulement une fraction de la capacité de levage maximale annoncée. Un chariot télescopique annoncé avec une capacité maximale de « 4 000 kg » peut ne être capable de soulever que quelques centaines de kilogrammes à sa portée maximale.
| Étape | Action |
|---|---|
| 1 | Vérifiez que le tableau correspond exactement au modèle de votre machine et à l’accessoire actuellement monté (fourches, godet ou flèche). |
| 2 | Déterminez le poids réel de la charge, y compris le poids de la palette, du gréement ou de l’équipement, le cas échéant — et pas seulement celui du matériau lui-même. |
| 3 | Vérifiez la distance du centre de gravité de la charge. La plupart des tableaux se basent sur un centre de gravité standard (généralement entre 500 et 600 mm) ; les charges dont le centre de gravité est plus éloigné réduisent la capacité de levage en toute sécurité. |
| 4 | Identifiez la hauteur de levage requise sur l’axe vertical. |
| 5 | Déterminez la portée vers l'avant requise sur l'axe horizontal. |
| 6 | Repérez le point d’intersection entre la hauteur et la portée sur le tableau, puis lisez la capacité de charge maximale autorisée à cet endroit. |
| 7 | Comparez le poids réel de votre charge à la capacité indiquée sur le tableau. Si votre charge dépasse la valeur indiquée, le levage n’est pas sûr dans cette position. |
De nombreux tableaux de charge des chariots télescopiques divisent l’enveloppe de travail en zones identifiées par des lettres, allant généralement de A à H. Les zones les plus proches de la machine (telles que la zone A) autorisent généralement les charges les plus lourdes, tandis que les zones plus éloignées ou situées plus haut (telles que la zone H) autorisent des charges progressivement plus légères. Ce système de zones permet aux opérateurs de se référer rapidement à une capacité de sécurité approximative sans avoir à recalculer les coordonnées exactes à chaque fois, bien que les valeurs précises du tableau doivent toujours être utilisées pour la planification effective du levage.
| Erreur | Risque | Pratique correcte |
|---|---|---|
| Utiliser la capacité maximale annoncée de la machine pour tous les levages | Surcharge en hauteur ou en portée, risque de basculement | Toujours vérifier la capacité indiquée dans le tableau pour la hauteur et la portée spécifiques utilisées |
| Ne pas tenir compte des différences de centre de gravité | Capacité réelle réduite non prise en compte | Recalculer la capacité en utilisant le facteur de réduction du centre de gravité si celui-ci dépasse la norme indiquée dans le tableau |
| Utilisation d’un tableau correspondant à un accessoire différent | Hypothèses erronées concernant la capacité | N’utilisez que le tableau spécifique à l’accessoire actuellement monté |
| Non-respect des consignes relatives à la position des stabilisateurs | Utilisation d’une capacité supérieure à celle réellement disponible | Vérifiez si le tableau s'applique aux stabilisateurs relevés ou abaissés avant de procéder au levage |
Lorsqu’ils comparent des modèles de chariots télescopiques, les acheteurs ne doivent pas se fier uniquement à la capacité de levage maximale annoncée ou à la hauteur de levage maximale indiquée dans une fiche technique. Ils doivent plutôt demander le tableau de charge correspondant au modèle et à la configuration d’accessoires spécifiques, et vérifier que la charge requise peut être levée en toute sécurité à la hauteur et à la portée nécessaires pour les tâches réelles du chantier — et pas seulement dans la position de levage la plus favorable de la machine.
Indiquez-nous la hauteur de levage requise, la portée vers l’avant, le poids de la charge et le type d’accessoire. Notre équipe vous fournira le tableau de charges correspondant et confirmera si un modèle de chariot télescopique HAMAC peut effectuer le levage en toute sécurité.
Q1 : Pourquoi la capacité de levage réelle d’un chariot télescopique est-elle inférieure à sa capacité maximale annoncée ?
La capacité maximale annoncée n’est atteignable qu’à proximité immédiate de la machine et à une faible hauteur de levage. À mesure que la flèche s’étend vers l’avant ou vers le haut, le moment de basculement augmente et la capacité de charge en toute sécurité diminue considérablement, comme l’indique le tableau des charges.
Q2 : Qu’est-ce que le centre de gravité de la charge, et pourquoi est-ce important dans un tableau des charges ?
Le centre de gravité de la charge est la distance horizontale entre la face des fourches et le centre de gravité de la charge. La plupart des tableaux de charge sont basés sur un centre de gravité standard ; les charges dont le centre de gravité est plus éloigné réduisent la capacité de levage en toute sécurité de la machine, quelle que soit la hauteur et la portée.
Q3 : Le tableau de charge change-t-il si j’utilise un godet à la place des fourches ?
Oui. Les différents accessoires modifient la répartition du poids et le centre de gravité de la charge ; chaque accessoire dispose donc généralement de son propre tableau de charge ou d’un facteur d’ajustement de capacité.
Q4 : Que se passe-t-il si je soulève une charge plus lourde que ce que le tableau autorise à une position donnée ?
Le dépassement de la capacité indiquée dans le tableau à une hauteur et une portée spécifiques augmente le risque de basculement vers l’avant du chariot télescopique, ce qui constitue un grave danger pour la sécurité. Les opérateurs doivent toujours respecter les valeurs indiquées dans le tableau de charge applicable.
